一、项目背景

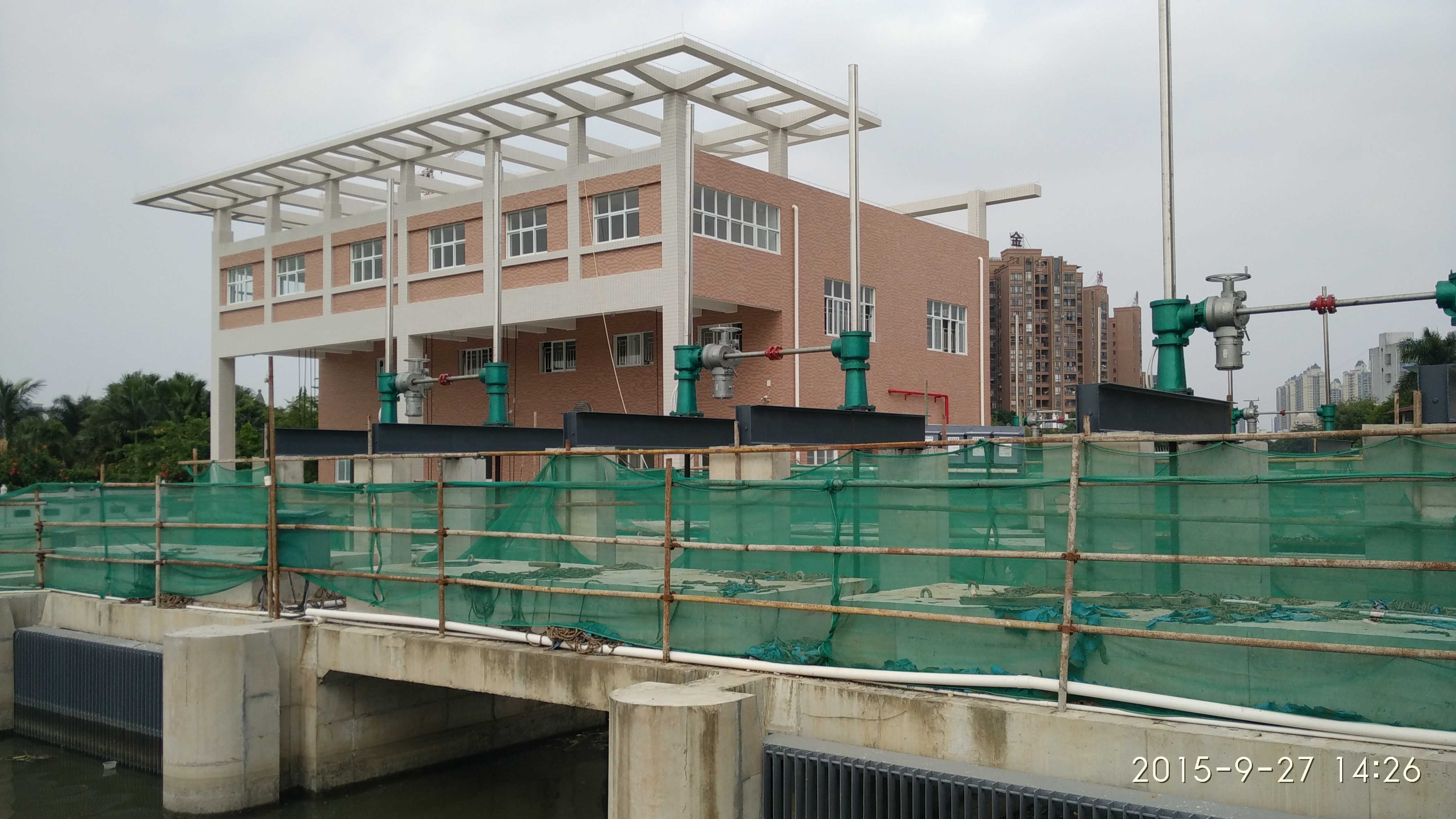

中山市发疯涌外排泵站工程位于中山市南区发疯涌出口，工程主要任务为排涝及引水，主要建设内容为新建泵站及水闸。发疯涌属岐江河一级支流，主干河长3.2Km，集雨面积6.46km，新建水闸工程主要任务为自排发疯涌集水面积的涝水；新建泵站的主要任务为抽排发疯涌集水面积的涝水以及电灌岐江河的水入发疯涌和白石涌以改善城市水环境。
二、设计标准
1、泵站排涝标准：泵站设计排涝标准采用10年一遇24小时暴雨一天排干不成灾,泵站设计排水流量为35m3/s。
2、泵站运行特征水位：最高运行内水位2.04m，设计运行内水位1.04m，最低运行内水位0.24m；设计运行外水位2.04m，最高运行外水位取岐江河最高控制水位2.34m。
3、水闸排涝标准：水闸排水标准为20年一遇洪峰流量，设计最大过闸流量为71.54m3/s。
4、水闸特征水位：闸外最高防洪水位2.34m；闸内：最高水位2.04m；闸内景观水位1.74m，闸内最低运行水位0.24m。
5、泵站特征扬程：电排时设计扬程为2.00m，最大扬程为3.10m。
6、工程规模及等别：泵站规模为中等，等别为Ⅲ等；水闸规模为小（1）型，等别为Ⅳ等。泵站及水闸主要建筑物级别为3级，次用建筑物级别为4级。
三、水泵选型
中山市发疯涌外排泵站水泵型号：1800QG-12-2.00潜水贯流泵，共3台，其中2台具有双向抽水功能（一台为备用泵）,单向泵安装于泵站中间,两侧为双向泵，采用0安装，转速200r/min。配套电机功率630KW。在设计扬程条件下排涝要求水泵流量≥11.7m/s。
四、工程调度运行
1、本工程调度运行应服从中山市城区排涝中心统一领导。
2、泵站排涝期间水泵运行台数与水位关系：a）当内水位H≥1.04m时运行三台泵；b）当内水位1.04m≥H≥0.54m时运行两台泵；c）当内水位0.54m≥H≥0.24m时运行一台泵；d）当H＜0.24m时停止所有泵运行。
3、引水冲淤与蓄水：a）引水冲淤，开启发疯涌泵站，从岐江河引水，同时开启白石涌水闸，岐江河水流经发疯涌进入白石涌，可起到清洁河涌的作用，至满足换水要求为止；b）蓄水：开启发疯涌泵站，从岐江河引进清水，同时关闭发疯涌水闸及白石涌水闸，内水位达到1.74m（此为远期规划目标。近期可结合内河管网改造进度进行调整），停止水泵运行。
4、启闭水泵注意事项：a）预排或排涝期间运行水泵时，不可同时开启多台水泵，应逐台开启；b）停泵运行时，不宜同时停止多台水泵，应逐台停泵；c)长时间运行时，水泵应当轮流运转。
5、水泵需定期运转以利保养：要求所有水泵每月开启一次，单机每次运转时间不得低于30分钟。
五、自动化系统组成

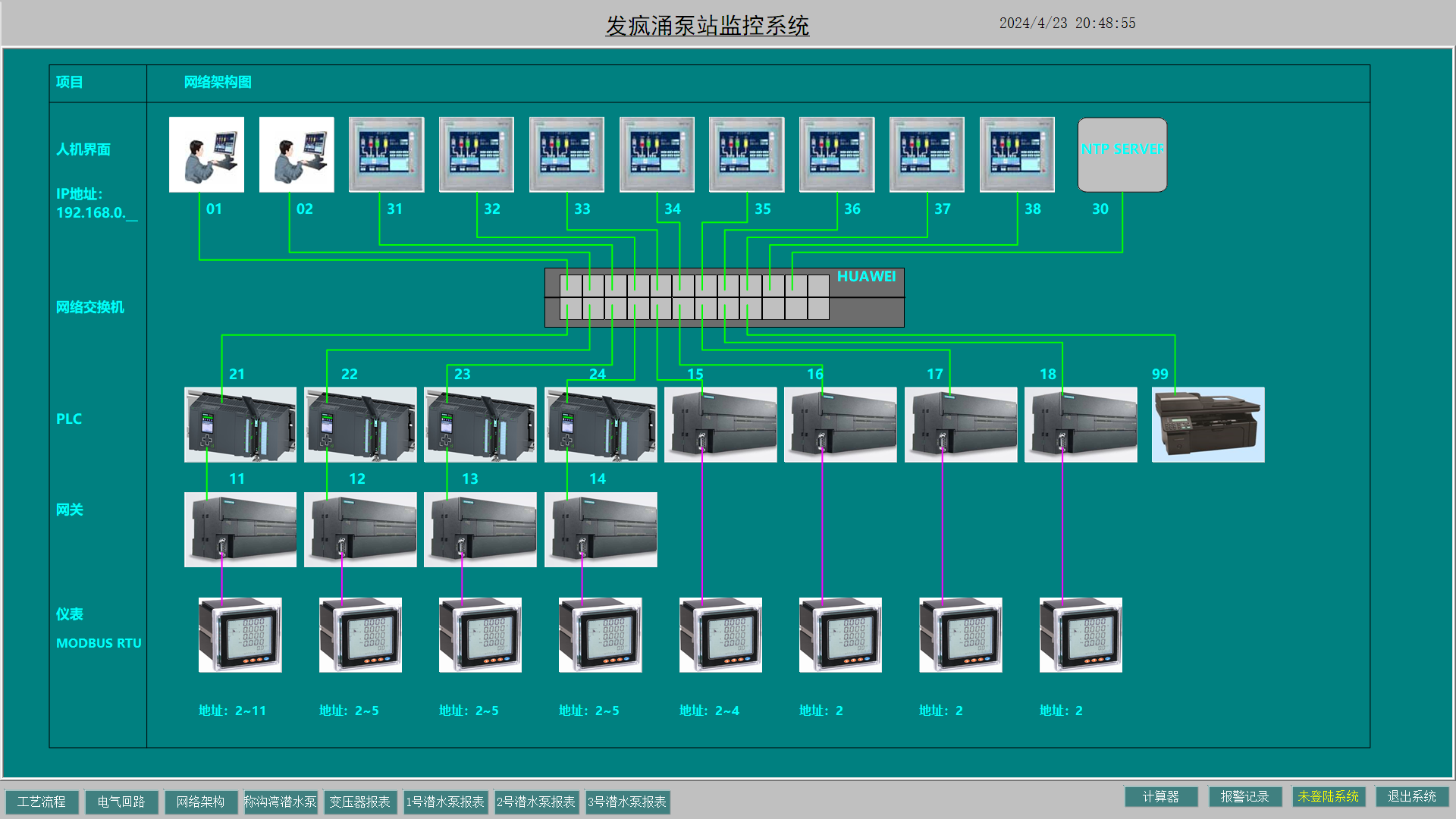

电气回路

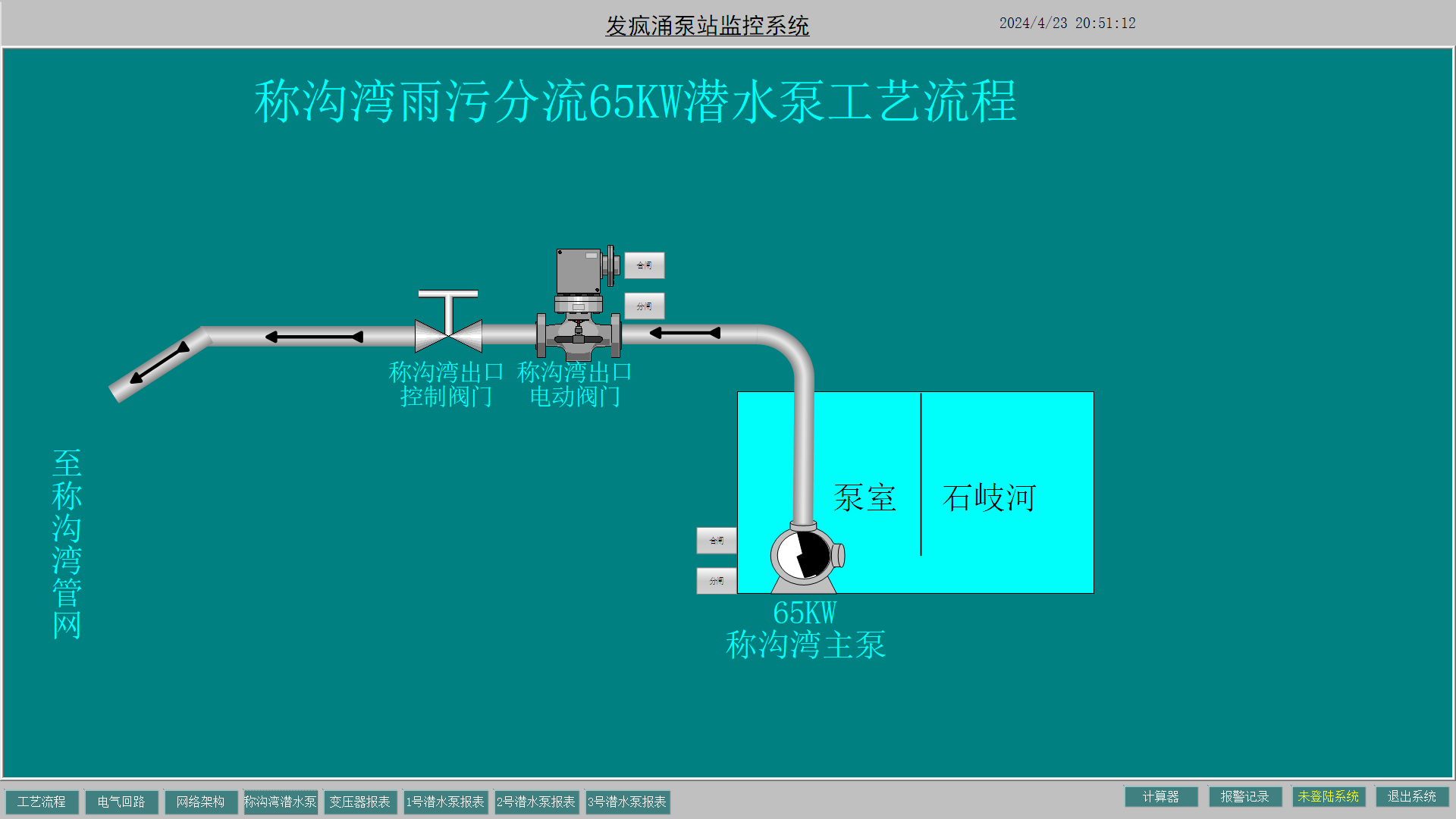

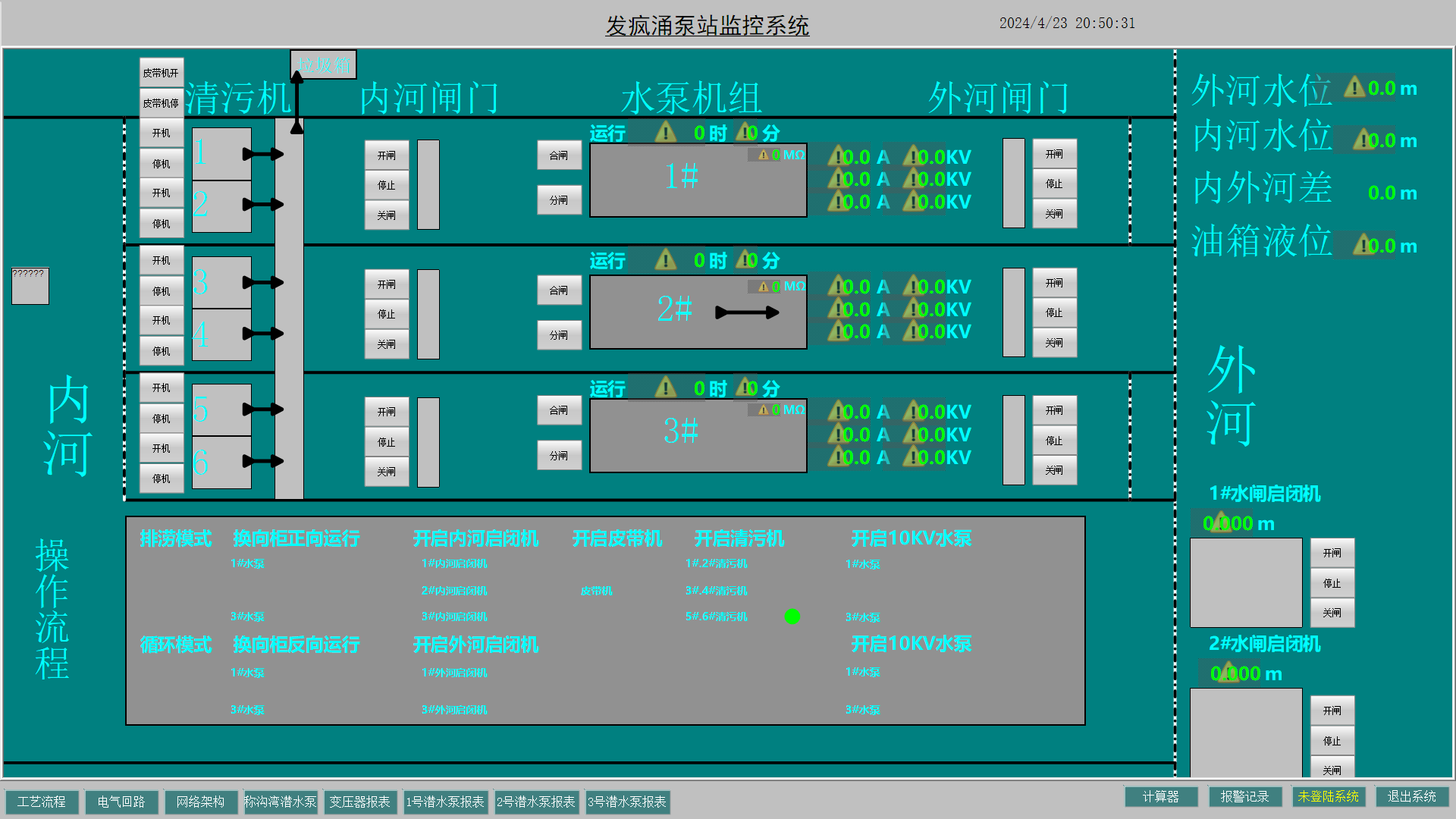

控制画面
