📎可编程工业网关使用手册.docx

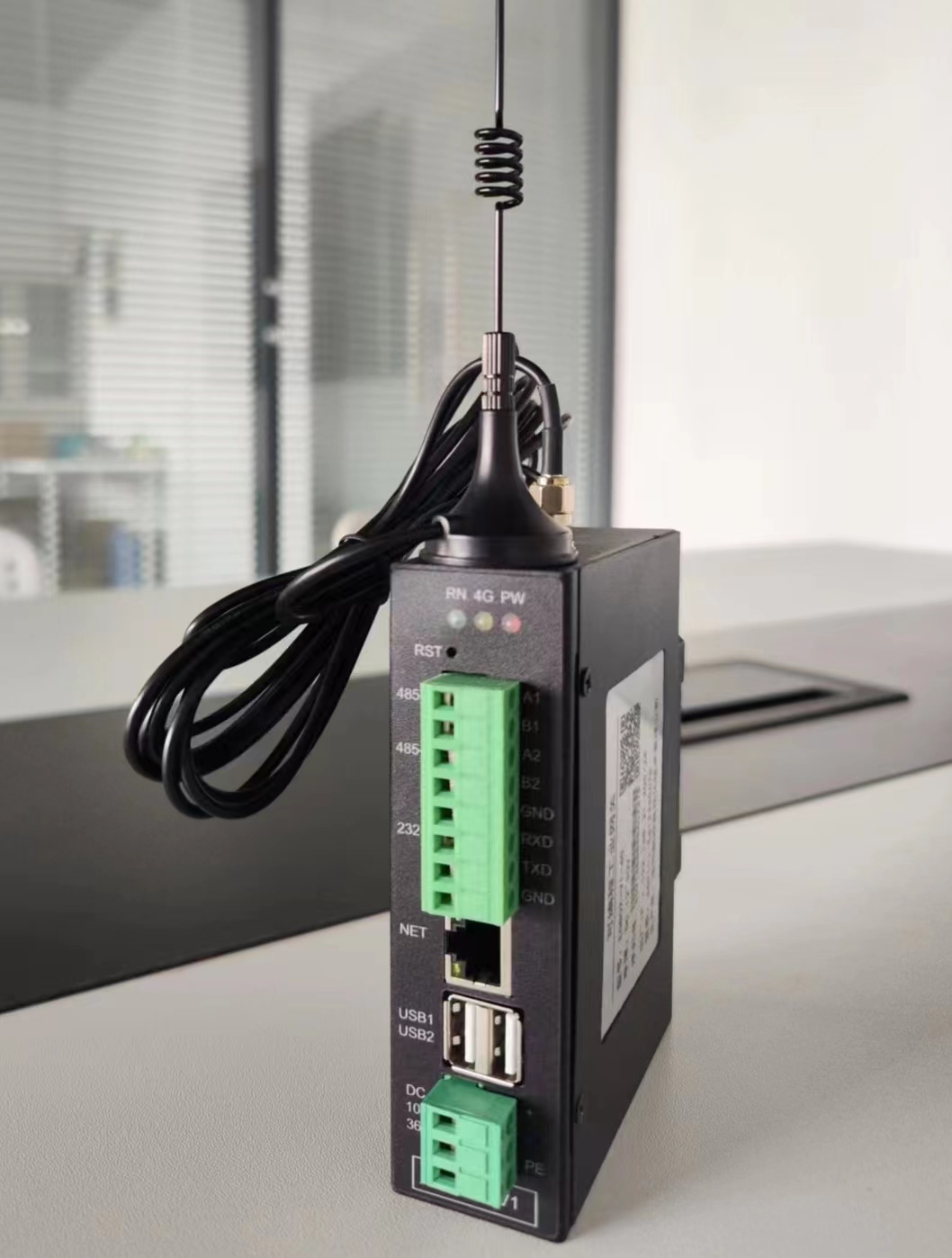

  1. 产品名称：可编程工业网关

  2. 产品型号：EDGEBOX-V01(-4G)

  3. 功能简介：工业设备联网、规约转换、数据采集等

  4. 适用场合：电力配网自动化、工厂自动化、物联网、智能家居、光伏发电、智能安防、能源管理等

  5. 硬件参数表

项目

数量

规格

CPU 内存 Flash

1套

ARM7 4 Core 0.8~1.0GHZ;RAM:512M;eMMC:8G;

以太网口

1个

10/100MB

RS485

2个

隔离2400~115200

RS232

1个

隔离2400~115200

DC电源

1个

DC12~30V宽电压，峰值功耗≤10W 含 4G 模块

机壳接地

2个

接地螺丝与DC电源PE

USB接口

2个

用于存储扩展、串口扩展、网口扩展

4G 全网通模块

1个

（4G可选）全尺寸 SIM 卡槽

指示灯

3个

电源指示灯 红色

4G 状态指示灯 黄色

可编程指示灯 绿色

恢复出厂设置按钮

1个

长按10秒恢复出厂设置

语音接口

1个

3.5mm可用于语音播报，报警提醒等，可配置

工作温度

-40～85℃

储运温度

-40～85℃

工作相对湿度

20%～90% 无凝露，可定制涂层

储运相对湿度

15%～95% 无凝露

安装方式

导轨（默认供货）、壁挂（定制）

尺寸

121mm×111mm×35mm(H× D（含端子、卡扣）×W)

操作系统

嵌入式Linux(ubuntu 16.04)

默认IP

192.168.31.205/24

内置软件

基于NODE-RED平台定制

支持协议

NODE-RED常用协议、自定义协议

点号限制

无限制

用户名密码

  1. 应用案例

HNE-102B+B 联网功能液晶温控器采用大屏幕数显控制技术(白色背光),通过温控器内部或外置的 NTC 温度传感器检测室内温度,并实时与用户设定温度进行比较,自动调节阀门的开、关,最终达到维持室内恒温的目的。
